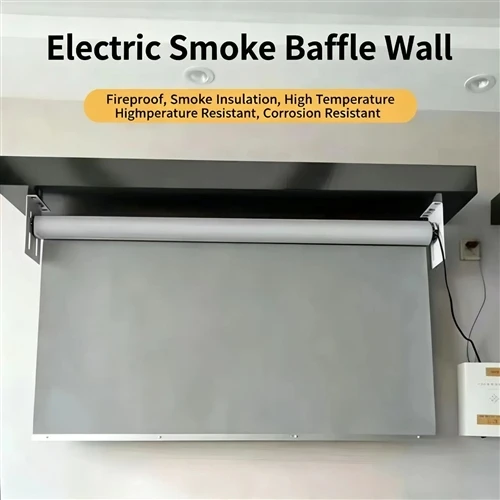

製品説明
電動防煙柵は重要な火災避難施設であり、その安定した作動が火災煙の抑制の効果に直接影響します。運用および保守担当者は、この仕様に指定されている日常の運用、分類された保守およびトラブルシューティングの手順を厳密に実行し、定期的な検査と標準化されたテストを実施し、障害処理のループを迅速に閉じる必要があります。機器故障の隠れたリスクを排除し、建物の防煙・排気システムの完全性と有効性を確保し、消防法および緊急避難の安全要件を遵守します。
一般的な故障現象の仕様と廃棄
障害現象 1: リンクアラームがトリガーされた後、バリアが完全に下がらない
回路障害: 信号線の断線と端子の緩み → 配線を確認し、端子を再度圧着し、アドレス コーディングをリセットします。-
リミットスイッチが固着している: 上限が解除できない → リミットパドルをリセットし、ストロークを校正します。
モジュール障害: リンケージ出力がない → I/O モジュールを交換し、火災警報器ホストを再調整します。{0}
障害現象 2: 停電後にバックアップ電源が利用できないため、緊急降下が失敗する
原因: 充電不足の蓄電池の老朽化、充電回路の損傷。
廃棄: 専用のバックアップ電池を直ちに交換してください。充電ボードをオーバーホールし、毎月停電してバッテリー容量をテストします。
不具合現象3：バリアが途中で止まり、完全にロックできない
原因: 下限リミットスイッチの位置のずれ、リールの固着、ボトムビームのカウンターウェイトの不足。
廃棄: トランスミッション機構を清掃し、下限位置を校正します。カウンタウェイトブロックを追加し、完全な下降時間シーケンスを再テストします。
障害現象4：射撃管制本体がフィードバック信号を受信しない
原因: フィードバック ワイヤの断線、コントローラのフィードバック モジュールの損傷。
廃棄: フィードバック回路を検査し、故障したモジュールを交換し、昇降テストを繰り返して、メイン ユニットによるリアルタイムのステータス受信を確認します。{0}}
4つの標準操作手順
(1) 自動連動運転（標準火災状態）
同じ煙室にある 2 つの独立した煙感知器が「AND ロジック」条件を満たすために連続して警報を送信すると、コントローラーは自動的に下降コマンドを送信します。カーテンは限界位置に到達して所定の位置にロックされるまで、一定の速度で下降します。消火器制御室の本体は完全降下を示すフィードバック信号を受信し、リンケージを介して排煙ファンが同期して起動します。単一の煙感知器からの誤警報は、通行を妨げる偶発的な降下を避けるため、いかなる動きも引き起こしません。
(2) 現地手動操作 (現場緊急時)
ローカルの押しボタン ボックスの「下」ボタンを押すと、バリアが下がります。{0}}途中で「STOP」を押してその位置を保持します。完全に下げてロックした後、手動でリセットして持ち上げる前に、デバイスのロックを解除するための特別なキーが必要です。停電時は下部の非常用ジッパーを引いてバリアを強制的に下げます。
(3) 消防指令室による遠隔操作
当直職員は、火災警報器連動パネル上の対応する区画ポイントを選択して、遠隔降下コマンドを送信します。制御室は降下のみを実行でき、遠隔からバリアをリセットしたり持ち上げたりすることはできません。リセットは現場で完了する必要があります。
(4) 停電時の機械的緊急動作（主電源とバックアップ電源の両方が停電した場合）
特別なキーを使用してキャビネットのリリース機構を開きます。手動リリースシャフトを回すか、緊急ジッパーを引いてリールロックを解除してください。カーテンは、重みのある下部ビームの自重に応じて、煙を遮断する高さまで均等に下がります。-
日常保守点検の基準
1 毎日の目視検査 (資産管理スタッフ)
外観: カーテンに破れ、穴、経年劣化、脱ガムはありません。キャビネットやガイドレールに変形や錆がないこと。すべての固定ボルトはしっかりと締められています。耐火シールブラシとボトムビームのゴムストリップはそのまま残ります。環境: 下降経路に障害物が積み重なっていないこと。ひび割れや露出したワイヤーがないこと。ローカルのプッシュ-ボタン ボックスは損傷なくそのままです。ステータス: コントローラに障害アラーム インジケータ ライトは点灯しません。機器はスタンバイ モードでも電源が入ったままになります。
毎月 2 回の完全な機能テスト（認定メンテナンス担当者）-
自動リンク、ローカル手動制御、遠隔制御、および機械的緊急動作の 4 つの動作モードをそれぞれテストします。実際の降下時間と高さを測定し、射撃管制本体に送信されるフィードバック信号を確認します。バックアップ電池を使用して機能を下げるための電源オフテストを実施します。-電圧が不足している場合は、直ちに蓄電池を交換してください。ガイドレール内のゴミやゴミを取り除き、リミットスイッチの感度を確認してください。
3 四半期ごとの特別メンテナンス
キャビネット、モーター、ガイド レールを清掃し、トランスミッション ベアリングに耐高温グリースを塗布します。{0}すべての配線端子を締めて、回路の絶縁抵抗が 20 MΩ 以上であることをテストします。 73 度ヒュージブル リンクの変形や腐食を検査し、古くなったシール ストリップを交換します。カーテンの張力を調整して、ガイドレールの片側の煙漏れの隙間をなくします。
4 年に一度の詳細な点検-（消防検査資格を持つ機関によって実施）
モーターを分解して絶縁抵抗と動作電流をテストします。摩耗したカーボンブラシと古くなったリールを交換してください。リンケージロジックを完全に校正し、公式の消防施設検査報告書を発行します。破損したカーテンを修理し、変形したガイド レールを修正し、キャビネット上部の防火隙間を再度密閉します。{2}}使用後1～2年経過したバックアップ用蓄電池を交換し、機器ファイルを更新します。
